Výsekový stroj Guowang C106 Y s horkou ražbou

Nakladač

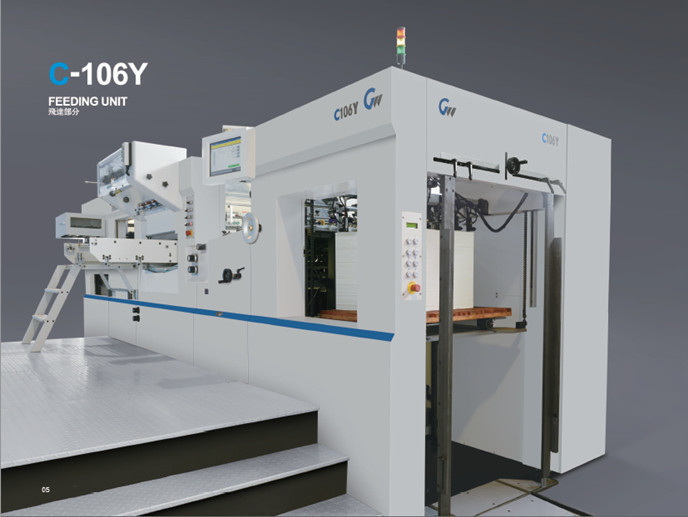

- Vysoce kvalitní nakladač se 4 savkami pro zvedání papíru a 4 savkami pro předávání papíru pro zajištění rychlého a stabilního podávání archu. Výška a úhel savek jsou jednoduše přestavitelné aby archy byly předány rovně. - Mechanická kontrola dvojarchu, zařízení na kontrolu zpoždění archu a stavitelný vzduchový ventilátor zajišťují spolehlivou a přesnou dopravu archu. - Kompresor Becker- Motorický laterální posun stohu pro přesné naložení- Dokonale vytvořený stoh archů se může vytvářet na paletách, které jsou pohyblivé na kolejničkách a umožňují předstohování. Tím se vytváří důležitý předpoklad pro bezproblémovou výrobu a operátor může přesunout připravený stoh přesně a pohodlně do nakladače. (Max. výška stohu je do 1600 mm).- Jednopolohové zasunutí pneumaticky řízené mechanické spojky zajišťuje, že první arch po každém restartu stroje, je vždy přesně naložen na přední náložky za účelem snadné, časově nenáročné a materiálově šetrné přípravy.- Boční náložky je možno měnit v rámci režimu přitahování a přitlačování (jako tažné a tlačné) na obě strany stroje pouhým pootočením čepu, bez nutnosti montáže nebo demontáže dalších dílů. Tím se zajišťuje flexibilita při zpracovávání široké oblasti materiálů: a to bez ohledu na to, zda jsou soutiskové značky v levé nebo pravé části archu.- Boční a čelní náložky jsou vybaveny přesnými optickými snímači, které detekují černou barvu a archy z umělé hmoty. Citlivost snímačů je možno nastavit.- Optické snímače s automatickým stop-systémem na nakládacím stole, umožňují optimalizaci monitorovacího systému, za účelem komplexní kontroly kvality v rámci celé šířky archu a při zablokování archu. - Ovládací panel na nakladači, který se používá pro snadnější ovládání procesu nakládání, je vybaven LED-displejem- Oddělené řízení náhonu hlavního stohu a pomocného stohu- PLC a elektronická vačka pro řízení časování- Zařízení proti cizím předmětům může zabránit poškození stroje - Dopravníkový pás Japan Nitta nakladače s nastavitelnou rychlostí

Výseková jednotka

- Pneumatický blokovací systém usnadňuje aretaci a uvolňování vysekávače a řezné desky- Pneumatická zvedací řezná deska pro snadnější zasunování a vysunování- Středicí systém na vysekávacím rámu s diagonálním jemným nastavováním zajišťuje přesný registr, který umožňuje rychlou změnu zakázky.- Přesné polohování vysekávače je řízeno přesným optickým snímačem s automatickým kontrolním a blokovacím zařízením- Zařízení pro otáčení vysekávače - Hlavní motor Siemens řízený se střídačem Schneider - Jemné seřizování řezné síly (přesnost tlaku max. 0,01 mm, max. řezný přítlak do 300 tun) zajišťuje servomotor se šnekovým soukolím s ovládáním prostřednictvím 15 palcové dotykové obrazovky - Kliková hřídel je vyrobena chromové oceli (40Cr). - Rám stroje a beran jsou vyrobeny z tvárné litiny (HT300) - 7 sad chytačových lišt vyrobených z lehké a trvanlivé hliníkové slitiny s ultra tvrdým eloxovaným povrchem zajišťuje přesný a konzistentní registr papíru - Vysoce kvalitní chytačová lišta z Japonska se vyznačuje dlouhou životností - Dokonale navržená chytačová lišta nepotřebuje žádnou kompenzační rozpěrku pro zajištění přesného registru papíru - Vysekávací desky různých tloušťek (1 ks – 1 mm, 1 ks – 3 mm, 1 ks – 4 mm) umožňují snadnou změnu zakázky - Vysoce kvalitní předepjatý řetěz Renold z Anglie zajišťuje stabilitu a přesnost při zpracování zakázek s vysokým nákladem. - Vysokotlaký soutiskový systém chytačové lišty zajišťujíce přesnou polohu - Ochranné zařízení proti přetížení a omezovačem krouticího momentu zajišťuje vysokou úroveň bezpečnosti pro operátora i stroj - Automatický systém mazání a chlazení pro hlavní náhon a automatické mazání hlavního řetězu.

Lisovací jednotka pro fólie

- Samostatně řízené programovatelné tahové válce fólie (3 sady s podélným a 2 sady s příčným směrem) poháněnými servomotory YASKAWA - Podélný plně formátový systém nakládání fólií pro lisování ve 2 směrech současně, značně napomáhá při úspoře fólie, stejně tak jako zkrácení času při výměně fólií. - 20 odděleně řízených tepelných zón využívajících intubační topný systém s tolerancí teploty do ±1°C - 1 sada voštinového vysekávače z tvárné litiny a blokovací zařízení pro vysekávání - Zařízení zajišťující prodlevu pro lisování velkých ploch - 2 směrné oddělovací dmychadlo - Kartáčový systém pro odstraňování zbytků fólie ze strany stroje, kde se mohou shromažďovat a likvidovat - Optické snímače pro detekování porušené fólie - Opční navíječ fólií WFR-280 pro likvidací použité fólie umožňuje její navinutí na šest nezávislých cívek do vyhrazeného modulu.

Vykladač

- Stavitelný brzdný kartáč řízený AC motorem slouží po podporu při odebírání papíru z chytačů a stohování papíru s vyšší rychlostí a dokonalým vyrovnáním stohu. -Výška stohu ve vykladači max. 1350 mm. -Fotoelektrické zařízení pro zabránění nadměrnému zvedání nebo klesání stohu papíru -Archy ve stohu je možno spočítat optickým snímačem (standard) a tuto jednotku je možno integrovat se zařízením pro vkládání papírových záložek do stohu (opce). Tím se usnadní vyjímání nepotištěných archů a balení. -Celý stroj je možno nastavit pomocí 10,4 palcového dotykového monitoru na zadní straně -Pomocná mřížka dopravníku usnadňuje konfiguraci zařízení jako non-stop vykladač.

Elektrické součástky

-Elektronické detektory, mikrospínače a fotoelektrická čidla jsou na celém stroji řízená programovatelným automatem (PLC) - Elektronická přepínací vačka pro přepínání enkodéru - Veškeré hlavní operace nemožno řídit prostřednictvím 15 a 10,4 palcového dotykového monitoru - Bezpečnostní relé PILZ, jako standardní vybavení, zajišťuje vysoký bezpečnostní standard - Vnitřní přepínač s aretací splňuje všechny požadavky CE - Použité elektrické díly včetně Moeller, Omron, relé Schneider, AC stykač a vzduchový vypínač zajišťují stabilitu při zpracování zakázek s vysokým nákladem. - Automatický chybový displej a automatická diagnóza.
