Výsekový stroj 60T

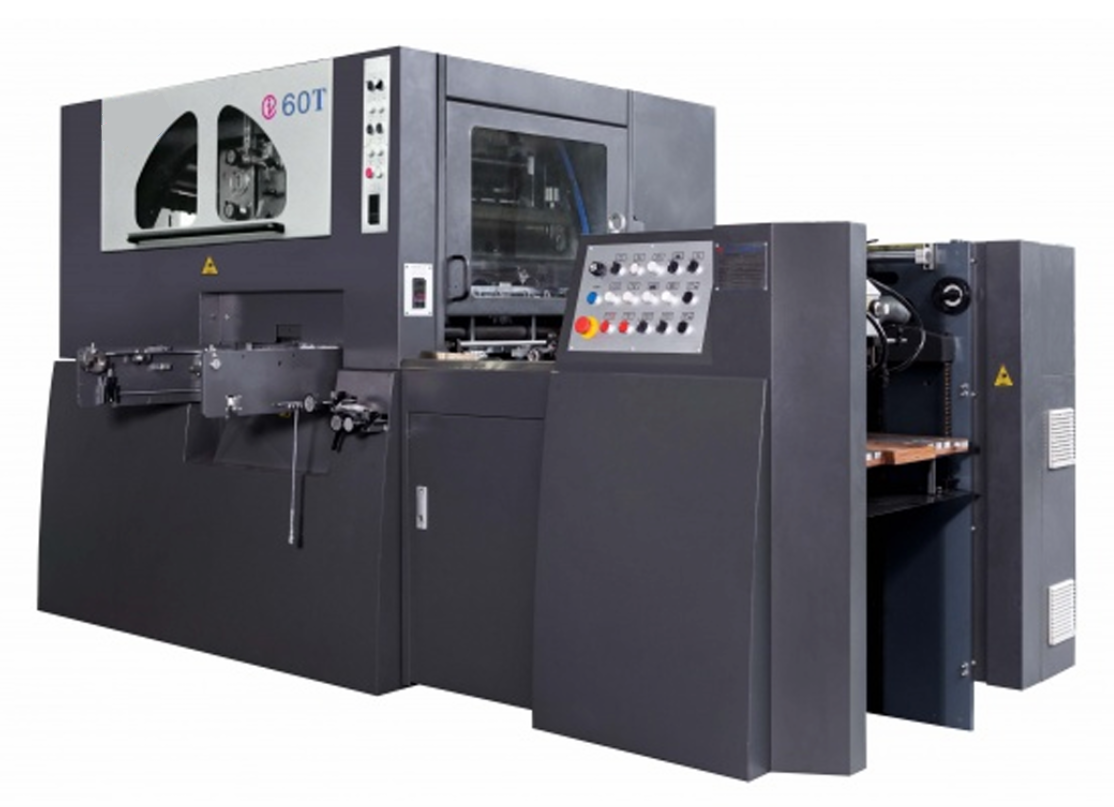

Automatický výsekový stroj i-60T

Výsekový stroj i-60T je ideálním řešením pro výrobní potřeby malých a středních tiskáren, digitální produkce, kartonážky a ateliéry zaměřené na luxusní obaly s výsekem a rážbou folii. Stroj je vhodný pro výsek formátu pro malý až střední sortiment – například exkluzivní balení, kartony, etikety, pohlednice a kromě výseku a horké ražby zvládne i slepou ražbu.

Máte zájem o tento stroj? Napište nám a připravíme vám nabídku.

Nezávazná poptávka

Zásobník stohu s rukojetí umožňující manuální postranní úpravu stohu během produkce.
Systém podavače s volbou chodu s max. rychlostí 120 stránek za minutu.
2 savky pro zvedání listu, 2 savky pro posun listu.
Výšku a úhel sacích zařízení je možné jednoduše nastavit.
Bezpečnostní elektronická zařízení zabraňující nadměrné výšce stohu nakladače.
K dispozici je mikro-seřízení příčné polohy pro stoh stolu.
Kontrola dvojarchu.
Jednoduchá změna tažné a tlačné boční známky otočením šroubu bez toho, aby bylo nutné
odstranit a vyměnit celé zařízení.
2 čelní vedení s mikro-seřízením a bočním vedením nastavitelné pomocí otočného
ovladače.
Fotoelektrické detekční zařízení se systémem automatického zastavení stolu podavače
v případě zaseknutí papíru.
Oddělená kontrolní zařízení posuvu jednotky nakladače a hlavního stroje pro jednoduchou
přípravu.
Programovatelný logický automat (PLC) a elektronické zařízení pro kontrolu časování.

Maximální tlak jednotky – 150 t. Požadovaný tlak je možné jednoduše nastavit na dotykové obrazovce prostřednictvím elektrického seřizovacího tlakového systému. Digitální zobrazení dat tlaku usnadňuje nastavení opakovaných pracovních úkolů.
Měničem ovládaný hlavní motor od společnosti Siemens přispívá k max. rychlosti 6 500 archů/hod.
Obsahuje automatický centrální mazací systém a automatický mazací systém hlavního hnacího řetězu.
Snadné zasunutí a vysunutí výsekové desky je umožněno díky air floating device.
Středicí systém rámu výseku zajišťuje přesné nastavení a snižuje dobu výměny.
Všechny hnací řetězy zakázkově vyrobeny v Japonsku. Každý řetěz má svoje sériové číslo a musí projít intenzivním procesem natahování před odesláním k zákazníkovi.
Chytačová tyč je vybavena 6 chytači, které mají jádro z lehkého hliníku a jsou potaženy extra tvrdým krytím. Díky této kombinaci je zaručena přesnost a konzistentnost nakládání.
Vybavení spolehlivou brzdovou vzduchovou spojkou vyrobenou v Evropě.

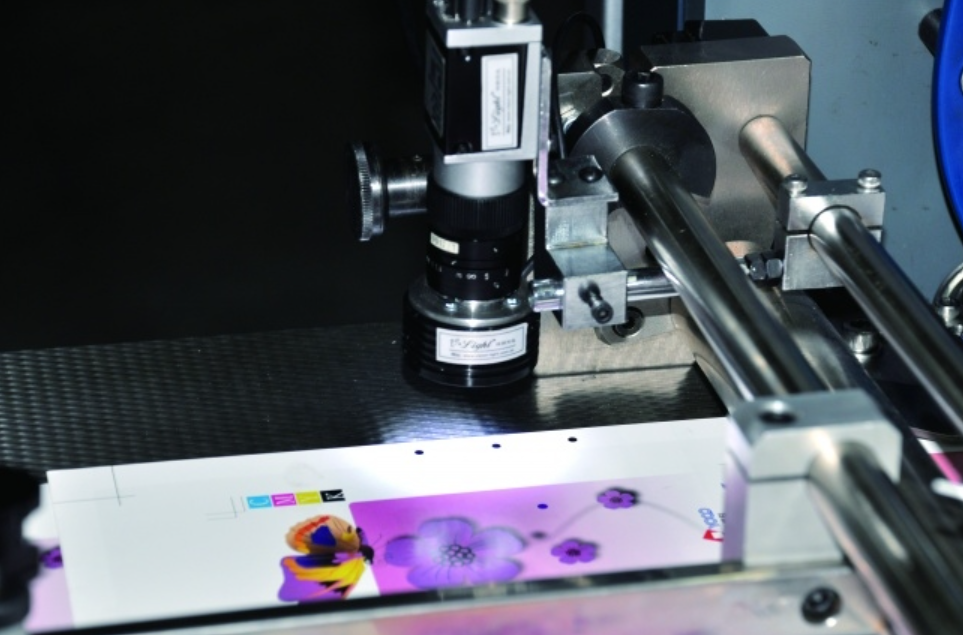

Počítačový vizuální ovládací systém a provozní dotyková obrazovka umožňující okamžité zobrazení a sledování stavu stroje a možných příčin jeho zastavení.

3 části podélné jednotky horké ražby mohou pracovat s fólií o rozměru 220 mm v průměru s dostatečným prostorem pro snadný provoz.
Nastavení tlaku kladky (válečku) a posuvu fólie je velmi jednoduché.
Max. rychlost ražby horkou fólií je 6000 listů za hodinu.
Servomotor od japonské společnosti Panasonic umožňující tažení fólie na rozsáhlou oblast vysokou rychlostí.
Počítačový vizuální kontrolní systém a provozní dotyková obrazovka umožňující okamžité zobrazení a sledování stavu stroje a možných příčin jeho zastavení.
Servomotor každé role může být kontrolován prostřednictvím programovatelného logického automatu (PLC), kdy je možné nastavit 3 rozdílná nastavení.
Servomotor automaticky kontroluje tlak a má speciální konstrukci způsobující automatický pokles tlaku v případě problému s listem nebo chybějícího listu.
Je k dispozici rám z tažného železa a jednoduchý držák fólie pro příslušné nastavení.
10 samostatně kontrolovaných oblastí ohřevu s odchylkou ± 1°C.
Jsou k dispozici na výběr role fólie o průměru 1 a 3 palce.
Držák fólie může být vytažen ze stroje díky uživatelsky příjemné konstrukci umožňující snadnou výměnu.
Oddělující zařízení fólie ofukování vzduchem a zpožďovací zařízení jsou k dispozici pro velkoformátovou ražbu.
Je k dispozici alarm délky zbytku fólie.
Zpožďovací zařízení je k dispozici pro velkoformátovou horkou ražbu fólií.

Bezpečnostní foto-elektrické zařízení zabraňující rozličným problémům se stohováním archů.
Vybaven deskou pro boční vyrovnávání pro přesné stohování a ofukovou jednotkou pro tenké papíry.

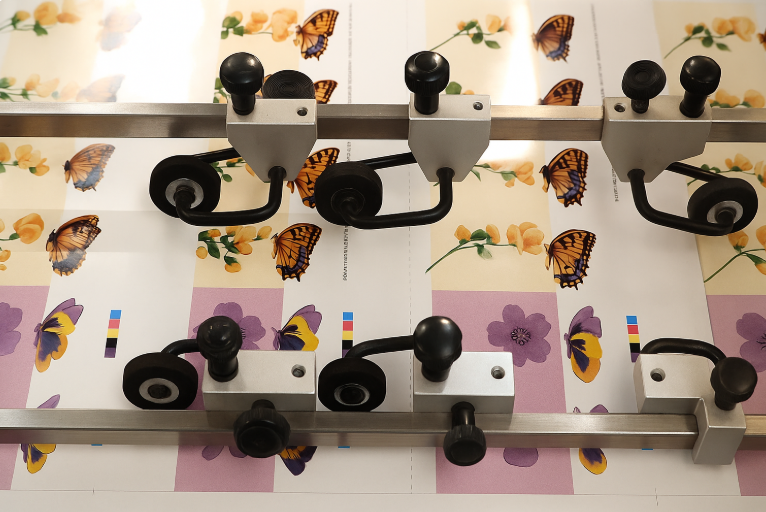

Nastavitelný tlačný váleček pomáhající odběru listů z chytačů a jejich stohování.
Non-stop vykladač s dřevěnými paletami.
Na výstupní desce je možné nastavit pohyb podavače a kontrolu rychlosti.

Automatické olejové čerpadlo a rozvodný systém pro celý stroj s předem nastaveným časovačem.
Rozvod mazacího oleje pro řetězy chytače se samostatně kontrolovaným ventilem pro každý řetěz.

Funkce bigování je k dispozici ve standardu.
Na základě tloušťky archu bude na výsekovou desku instalována šablona s příslušnou
šířkou a výškou. Ve chvíli, kdy arch vstoupí do jednotky tvarového výseku a dostane se do
kontaktu s raznicí, bude dosaženo bigování.

Funkce embosování je k dispozici již v základu.
Embosovací deska bude instalována na voštinovou desku. Když bude list procházet
jednotkou tvarového výseku, dojde ke kontaktu embosovací desky a listu a aplikaci tlaku,
čímž bude dosaženo provedení výsledného efektu.

Maximální formát archu	600 x 420 mm
Minimální formát archu	210 x 180 mm
Maximální rychlost výseku	6 500 archů/hod
Maximální formát horké ražby	584 x 410 mm
Rozsah gramáží	100–1200 g/m2 – E vlna
Maximální provozní tlak	150 t
Maximální výška stohu nakladače	850 mm
Maximální výška stohu vykladače	850 mm
Příkon výseku	15 kW
Příkon horké ražby	30 kW
Hmotnost	4,2 t
Rozměry	3000 x 1600 x 2000 mm
