Výsekový stroj Guowang C 106 / C 106 Q s výlupem

Nakladač

• Elektronické detektory, mikrospínače a fotoelektrická čidla jsou na celém stroji řízená programovatelným automatem (PLC)
• Vysoce kvalitní nakladač (made in Taiwan) se 4 savkami pro zvedání papíru a 4 savkami pro předávání papíru pro zajištění rychlého a stabilního podávání archu. Výška a úhel savek jsou jednoduše přestavitelné aby archy byly předány rovně.
• Mechanická kontrola dvojarchu, zařízení na kontrolu zpoždění archu a stavitelný vzduchový ventilátor zajišťují spolehlivou a přesnou dopravu archu.
• Kompresos Becker
• Motorický laterální posun stohu pro přesné naložení
• Boční náložky je možno měnit v rámci režimu přitahování a přitlačování (jako tažné a tlačné) na obě strany stroje pouhým pootočením čepu, bez nutnosti montáže nebo demontáže dalších dílů. Tím se zajišťuje flexibilita při zpracovávání široké oblasti materiálů: a to bez ohledu na to, zda jsou soutiskové značky v levé nebo pravé části archu.
• Automatický chybový displej a automatická diagnóza.
• Boční a čelní náložky jsou vybaveny přesnými optickými snímači, které detekují černou barvu a archy z umělé hmoty. Citlivost snímačů je možno nastavit.
• Optické snímače s automatickým stop-systémem na nakládacím stole, umožňují optimalizaci monitorovacího systému, za účelem komplexní kontroly kvality v rámci celé šířky archu a při zablokování archu.
• Ovládací panel na nakladači, který se používá pro snadnější ovládání procesu nakládání, je vybaven LED-displejem
• Oddělené řízení náhonu hlavního stohu a pomocného stohu
• PLC a elektronická vačka pro řízení časování
• Zařízení proti cizím předmětům může zabránit poškození stroje
• Dopravníkový pás Swiss Rapplon nakladače s nastavitelnou rychlostí

Výseková jednotka

• Elektronické detektory, mikrospínače a fotoelektrická čidla jsou na celém stroji řízená programovatelným automatem (PLC)
• Pneumatický blokovací systém usnadňuje aretaci a uvolňování vysekávače a řezné desky
• Mechanická kontrola dvojarchu, zařízení na kontrolu zpoždění archu a stavitelný vzduchový ventilátor zajišťují spolehlivou a přesnou dopravu archu.
• Pneumatická zvedací řezná deska pro snadnější zasunování a vysunování
• Středicí systém na vysekávacím rámu s diagonálním jemným nastavováním zajišťuje přesný registr, který umožňuje rychlou změnu zakázky.
• Boční náložky je možno měnit v rámci režimu přitahování a přitlačování (jako tažné a tlačné) na obě strany stroje pouhým pootočením čepu, bez nutnosti montáže nebo demontáže dalších dílů. Tím se zajišťuje flexibilita při zpracovávání široké oblasti materiálů: a to bez ohledu na to, zda jsou soutiskové značky v levé nebo pravé části archu.
• Automatický chybový displej a automatická diagnóza.
• Přesné polohování vysekávače je řízeno přesným optickým snímačem s automatickým kontrolním a blokovacím zařízením
• Optické snímače s automatickým stop-systémem na nakládacím stole, umožňují optimalizaci monitorovacího systému, za účelem komplexní kontroly kvality v rámci celé šířky archu a při zablokování archu.
• Zařízení pro otáčení vysekávače
• Hlavní motor Siemens řízený se střídačem Schneider
• Jemné seřizování řezné síly (přesnost tlaku max. 0,01 mm, max. řezný přítlak do 150 tun) zajišťuje servomotor se šnekovým soukolím s ovládáním prostřednictvím 15 palcové dotykové obrazovky
• Kliková hřídel je vyrobena chromové oceli (40Cr).
• Rám stroje a beran jsou vyrobeny z tvárné litiny (HT300)
• 7 sad chytačových lišt vyrobených z lehké a trvanlivé hliníkové slitiny s ultra tvrdým eloxovaným povrchem zajišťuje přesný a konzistentní registr papíru
• Vysoce kvalitní chytačová lišta z Japonska se vyznačuje dlouhou životností
• Dokonale navržená chytačová lišta nepotřebuje žádnou kompenzační rozpěrku pro zajištění přesného registru papíru

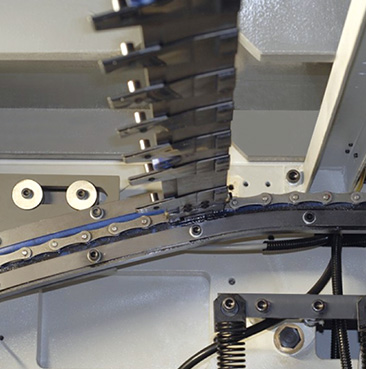

• Vysoce kvalitní předepjatý řetěz Renold z Anglie zajišťuje stabilitu a přesnost při zpracování zakázek s vysokým nákladem.
• Vysokotlaký soutiskový systém chytačové lišty zajišťujíce přesnou polohu
• Ochranné zařízení proti přetížení a omezovačem krouticího momentu zajišťuje vysokou úroveň bezpečnosti pro operátora i stroj

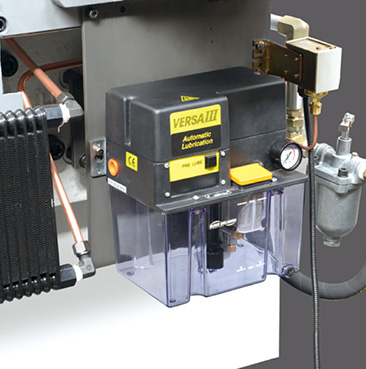

• Automatický systém mazání a chlazení pro hlavní náhon a automatické mazání hlavního řetězu.

Výlupová jednotka

• Troj-akční pohybové struktury s horním, středním a dolním výlupovým rámem, které jsou poháněny pomocí 3 vačkových kol, které jsou tolerantnější v dlouhodobém chodu.
• Sedí na středovou osu držného systému výsekové sekce, to minimalizuje dobu výměny.
• Výlupové kolíky nebo samčí/samičí zápustky mohou být použity pro různé vylupovací úkoly.

Vykladač

• Stavitelný brzdný kartáč řízený AC motorem slouží po podporu při odebírání papíru z chytačů a stohování papíru s vyšší rychlostí a dokonalým vyrovnáním stohu.
• Výška stohu ve vykladači max. 1150 mm.
• Fotoelektrické zařízení pro zabránění nadměrnému zvedání nebo klesání stohu papíru.
• Archy ve stohu je možno spočítat optickým snímačem (standard) a tuto jednotku je možno integrovat se zařízením pro vkládání papírových záložek do stohu (opce). Tím se usnadní vyjímání nepotištěných archů a balení.
• Celý stroj je možno nastavit pomocí 10,4 palcového dotykového monitoru na zadní straně.
• Pomocná mřížka dopravníku usnadňuje konfiguraci zařízení jako non-stop vykladač.

Elektrické součástky

• Elektronické detektory, mikrospínače a fotoelektrická čidla jsou na celém stroji řízená programovatelným automatem (PLC)
• Omron elektronická přepínací vačka pro přepínání enkodéru
• Veškeré hlavní operace nemožno řídit prostřednictvím 15 a 10,4 palcového dotykového monitoru
• Bezpečnostní relé PILZ, jako standardní vybavení, zajišťuje vysoký bezpečnostní standard
• Vnitřní přepínač s aretací splňuje všechny požadavky CE
• Použité elektrické díly včetně Moeller, Omron, relé Schneider, AC stykač a vzduchový vypínač zajišťují stabilitu při zpracování zakázek s vysokým nákladem.
• Automatický chybový displej a automatická diagnóza
