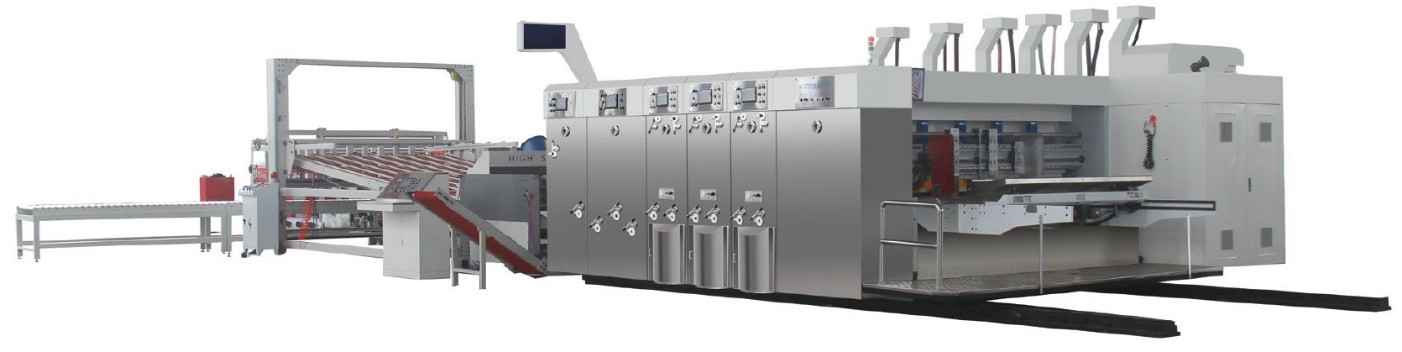

Kartonážní linka s automatickým nakladačem

Hlavní výhody

1. Fázování: digitálně nastavitelné odsazen.
2. Systém cirkulace inkoustu pro správné parametry pro tisk (nezasychá).
3. Kombinované slottovací, drážkovací, rylovací nože, které je snadné vyměnit v rámci.
4. Automatické promazávání.
5. Masivní oplechování stroje – až 60 mm tloušťka desek.
6. Automatická separace, pneumatická separace.
7. Tisková flexo-jednotka – jedna barva.

Nakladač

• Podávací systém využívá podavač typu Lead Edge se třemi hřídeli.
• Horní podávací válec je plněplošně pogumovaný, zatímco dolní je rýhovaný ocelový, což výrazně snižuje riziko poškození vlny kartonu.
• Přítlak je řízen pneumaticky, takže arch je podáván s optimálním tlakem, který je spolehlivější než u pružinových systémů.

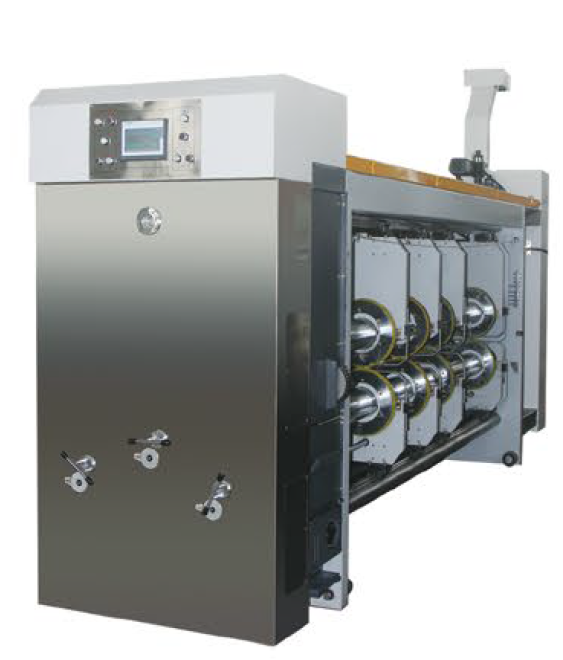

Tisková jednotka

• Tiskový válec využívá závěsný systém uchycení desky.
• Systém gumového válce: speciálně broušený přenos barvy zajišťuje vysokou kvalitu tisku.
• Kvalitní kovový aniloxový válec: povrchově broušený, lisovaný, s tvrdým chromováním.
• Nastavení mezery válců pomocí dvoustupňového šnekového převodu, s číselným ukazatelem (0–10 mm).
• Funkce mazání paměti: systém ukládá tiskovou pozici a po resetu ji automaticky obnoví.
• Zařízení je vybaveno alarmem nedostatku inkoustu a umožňuje sledování stavu inkoustového systému v reálném čase.

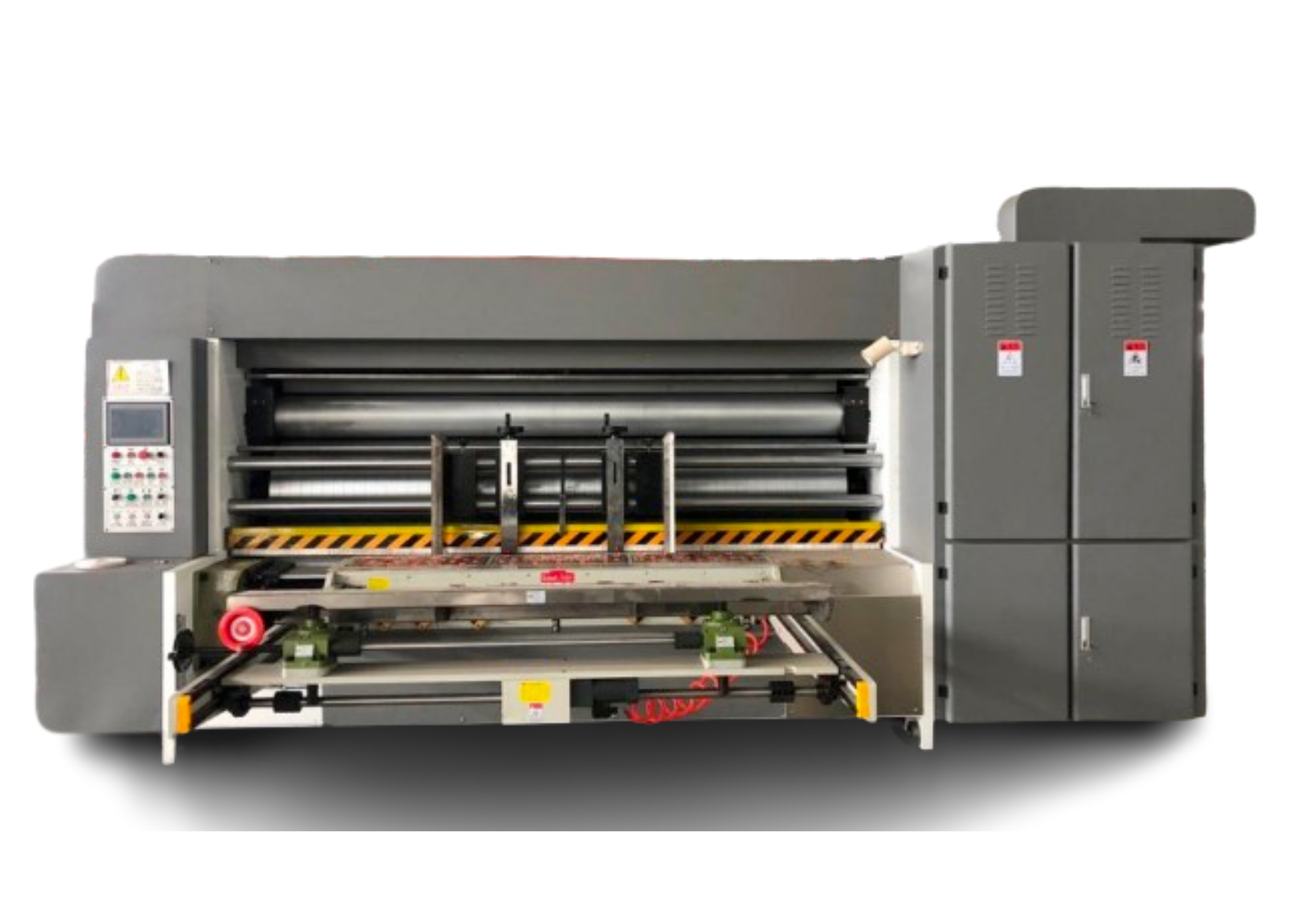

Slotovací jednotka

• Horní přítlačné kolo je potaženo polyuretanem, který nepoškozuje karton.
• Drážkování pomocí dvojitých nožů na jedné hřídeli, nastavení výšky krabice pomocí PLC a digitálního elektrického polohování, ovládání přes dotykový displej.
• Fáze drážkování je nastavována přes PLC dotykový panel, včetně nastavení chodu a zastavení stroje.
• Boční posuv držáku drážkovacích nožů a přítlačného kola je řízen synchronním elektrickým nastavením. Nastavení přes PLC – zadání rozměru kartonu a automatické nastavení.
• Nastavení mezery linky a hřídelí nástrojů využívá samosvornou konstrukci.
• Elektronická ochrana proti kolizi pro každý držák drážkovacích nožů.
• Šířka drážkovacího nože 7 mm, slitina, tepelně zpracovaný a broušený. Ozubený drážkovací nůž, dvojitý ořezávací nůž, ostrá hrana, vysoká přesnost.

Výseková jednotka

• Fázové a axiální nastavení výsekového válce využívá planetový převod, řízení přes PLC dotykový panel a elektrické digitální nastavení v rozsahu 360°. Axiální posuv je rovněž řízen PLC s elektrickým digitálním nastavením, rozsah nastavení ±10 mm.
• Mechanismus opravy řezání válce umožňuje opakované použití gumového návleku, čímž výrazně snižuje provozní náklady.
• Diferenciální kompenzační zařízení automaticky upravuje rotaci gumového návleku, aby byla zajištěna přesná shoda mezi výsekem kartonu a tvarem raznice.
• Mechanický boční posuv gumového válce ±30 mm zvyšuje životnost výsekového gumového návleku.

Stohovací jednotka s vibračním zařízením

• Hlavní pásový dopravník může pracovat v automatickém i manuálním režimu a jeho rychlost je řízena zcela nezávisle na ostatních částech stroje.
• Elevátorový neboli stohovací systém je poháněn výkonným brzdovým motorem a jeho pohyb se automaticky přizpůsobuje výšce stohu díky senzoru.
• Plynulý chod zajišťuje vyvažovací závaží a celý mechanismus je vybaven bezpečnostním systémem, který chrání obsluhu i zařízení.

Hlavní řídící zařízení

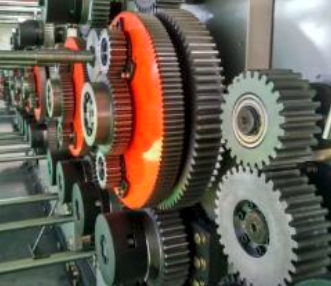

• Vysoce přesné kuželové ozubené kolo, kvalitní ocel 20CrMnTi kalená uhlíkem, jemně broušené převodové ozubené kolo s vysokou pevností, dobrou odolností proti opotřebení, nízkou hlučností, dlouhý točivý moment zajišťuje přesnost otáčení stroje.
• Mazání – uzavřený systém sprejové lubrikace, pro přesnost převodu a dlouhou životnost.
